圓形可調式攻牙器

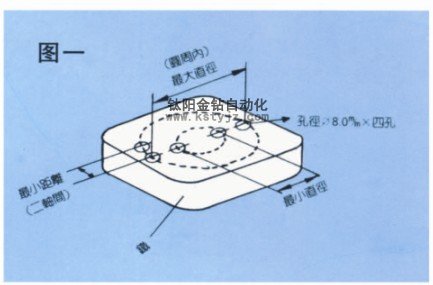

訂購時機種選擇的方法：
1.加工尺寸中心距離、孔徑、材料。
2.加工內容：鉆孔、攻牙、絞孔。

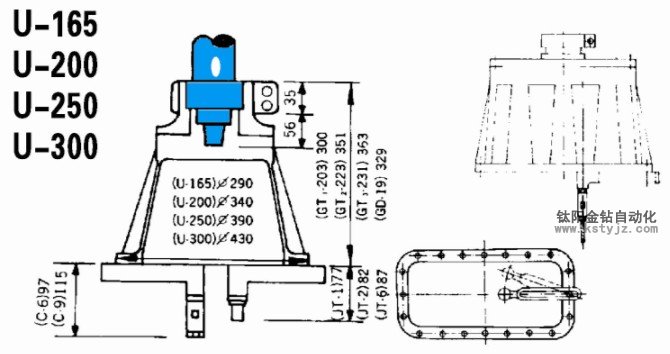

| 形式 | NU-165 | U-165 | U-200 | U-250 | U-300 | 固定型 |
| 最大軸心范圍 | ?165圓周內 | ?165圓周內 | ?200圓周內 | ?250圓周內 | ?300圓周內 | ?不拘 |
| 最小距離 | 12.5 | 18.5 26 | 18.5 26 | 18.5 26 | 18.5 26 | 10以上 |
| 最小直徑 | ?12.5 | ?18.5 26 | ?18.5 26 | ?18.5 26 | ?18.5 26 | ?10以上 |
| 適用機種 | JT1,JT2 JT3,JD1 | JT1,JT2 JT3,JD1 | JT1,JT2 JT3,JD1 | JT1,JT2 JT3,JD1 | JT1,JT2 JT3,JD1 | 不拘 |
| 適用夾頭 | 筒夾： C-5,CT-5 鉆夾頭：3/8JT-1 | 筒夾： | 筒夾： | 筒夾： | 筒夾： C-5,CT-5, C-6,CT-6, C-9,CT-9 鉆夾頭：3/8JT-1 | 筒夾： C-5,CT-5,C-14 C-6,CT-6, C-9,CT-9, C-12,CT-12, C-16,CT-16, 鉆夾頭：3/8JT-1 |
| 最大鉆孔能力 | ?4.5 | ?6.0-?8.0 | ?6.0-?8.0 | ?8.0 | ?8.0 | 不拘 |
| 軸數 | 2-10 | 2-8 | 2-10 | 2-12 | 2-15 | 不拘 |
方形可調式多軸器結構與圓形相同；
工作孔矩如屬直線或長方形萬向多軸器，以免移位量太大損害萬向接頭壽命，使用方法與圓形相同；
盡量配合工作之孔距坐標，設計齒輪箱結構即定鏜孔位；
萬向節注意事項：
1、調整時不能超過規定的角度15度 2、如超過此極限心軸容易磨損或斷裂 3、工作時應常加潤滑油脂。
| 型號 | 110*165 | 120*200 | 120*300 | 160*450 | 220*360 | 250*500 | 170*200 | 300*400 | 400*550 | 450*550 | 150*800 | 300*1000 |
| 筒夾 規格 最大 鑽孔 能力 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 | ER8/5 ER11/7 ER16/10 ER20/13 C5/5 C6/6 C9/9 C12/12 |
| 轉速比 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 | 1:1 1:2 |
| 最小 間距 兩軸間 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 | 13 18 26 28 |
| 最大 軸心 範圍 | 100*165 | 120*200 | 120*300 | 160*450 | 220*360 | 250*500 | 170*200 | 300*400 | 400*550 | 450*550 | 150*800 | 300*1000 |
| 軸數 | 2-8 | 2-12 | 4-16 | 4-16 | 6-14 | 4-18 | 2-12 | 4-16 | 4-18 | 4-18 | 4-18 | 4-18 |
